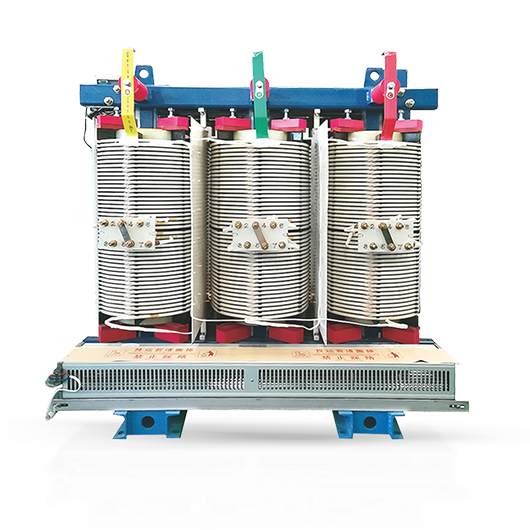

SG(B)10 H级绝缘干式电力变压器

S(B)H□-M型非晶合金卷铁芯电力变压器

SGB11-R卷铁芯H级非包封线圈干式电力变压器

产品概述 型号及特点 技术参数 外形尺寸
产品概述

SG10型H级绝缘干式电力变压器承受热冲击能力强,过负载能力大、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境、对湿度、灰尘不敏感、体积小、不开裂、维护简便。因此,最适宜用于防火要求高,负荷波动大以及污秽潮湿的恶劣环境中。如:机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油、化工、核电站、核潜艇等特殊环境中。

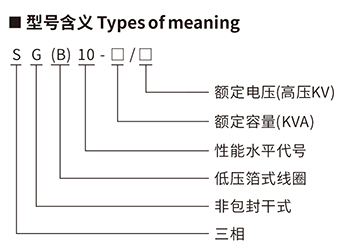

型号及特点

性能技术指标

产品标准:GB/T 10228-2015, GB 1094.11-2007
额定高压:10(11, 10.5, 6.6, 6.3, 6)kV
额定低压:0.4kV
联结组别:Dyn11或Yyn0
高压分接范围:±5%或±2x2.5%
绝缘水平:LI75AC35/LI0AC5
频率:50Hz


铁芯

铁芯采用进口晶粒取向优质高导磁性能硅钢片叠装而成。45°全斜接缝结构,绕组成铁芯间采用弹性固定装置,使变压器具有较低的空载损耗和噪声。
铁芯表面经特殊的工艺处理,既降低变压器噪声又使变压器在运行过程中铁芯不会锈蚀。
铁芯由拉螺杆适度夹紧,无冲孔,上、下夹件由拉板连接并与底座固定为一体,绕组通过弹性垫块固定,缓冲结构可减轻绕组的震动程度和降低噪声。

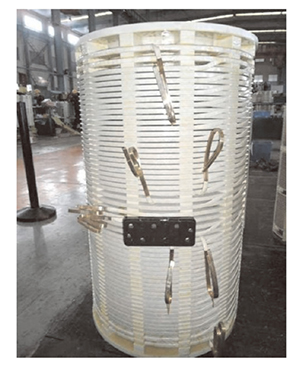

高、低压线圈

高、低压线圈选用Nomex® 绝缘材料,并经VPI真空加压设备多次浸渍无溶剂浸渍漆,并多次高温烘焙固化。高压线圈采用机械强度高,散热条件好的连续式结构,避免了多层圆筒式线圈层间电压高,散热能力差、容易热击穿,以及机械强度低的缺点,从而提高了产品运行的可靠性;低压线圈采用箔式或纵向气道大电流螺旋式结构。浸渍后的线圈防潮性能极佳,更能承受冲击,永无龟裂,无局部放电,寿命期后易于分散回收,保护环境。


引出线

高压出线端子固定在绕组上部,分接头在绕组中部,在断电的情况下通过联接片变换抽头,从而调节输出电压。 低压出线端子为板式导电排,通过螺栓与引出排可靠连接。




外壳

如用户需要,我公司可提供防护等级为IP20和IP23的外壳。外壳防护等级IP20的含义为:不容许直径12mm的固体异物进入。为保证冷却空气流通,外壳的底板与顶部由网孔板制成。外壳防护等级IP23的含义除同IP20外,还可防止与垂线成60°角以内的水淋入。


过热保护

为对线圈过热采取保护措施,315KVA及以上SG10干式变压器装有一套温度显示保护装置。本装置利用埋入低压绕组内的感温元件作为数显仪的信号源。当低压绕组内温度发生变化时,感温数显仪显示出一个新的温度值,并根据此温度值执行控制及报警功能,以起到保护变压器的作用。


过热能力

SG10 干式电力变压器采用新结构、新材料、新工艺散热条件好、热寿命长、过负荷能力极强,在120%过负荷下或长期安全可靠工作。在IP23环境下无需风机冷却,仍可长期满负荷运行。

安全

SG10型新产品为当今最高安全性能的干式变压器。所有绝缘材料均不助燃、自熄、无毒,其可燃物质不到环氧浇注式产品的10%,在800℃高温下长时间燃烧无有毒烟雾产生,从而克服了环氧浇注式变压器燃烧时产生有毒气体的缺陷。SG10型新产品在电力、地铁、船舶、化工、冶金等对安全要求高、湿热、通风不良的场合更显优越性。


可靠

SG10型新产品的特殊线圈设计、工艺及材料,使产品三防性能极佳(防潮、防霉、防盐雾),更能承受热冲击,永无龟裂、无局部放电产生。
以Nomex® 为基础的绝缘系统,在变压器的整个使用寿命期都保持极佳的电性能和机械性能。Nomex®材料不易老化,耐收缩及抗压缩,加上弹力特强,因此可以确保变压器既使在使用数年之后线圈仍保持结构紧密,并且能够承受短路的压力。


卓越的耐潮湿性

Nomex 绝缘系统OVDT干式变压器足以抵挡水份的侵入。
采用先进的VPI设备和真空浸渍技术。
UL认可的高品质浸渍漆,在180℃及以上的温度下可长期连续运行。
Nomex® 纸完全由浸渍漆渗透浸渍。


体积更小、重量更轻

SG10型新产品采用了杜邦Nomex 纸为主绝缘材料,并将其作为变压器最热点处的混合绝缘系统,使该产品与同等容量的环氧树脂浇注式变压器产品相比,减小了尺寸和重量。


环保

SG10型新产品寿命期后分解回收,满足客户需求,克服了环氧树脂浇注干式变压器由于树脂、玻璃丝固化融合成整体,导致寿命期后不可分解,污染环境的缺陷。

技术参数

额定容量 (KVA)
Rated capacity

电压组合(kV)
Voltage combination

联结方式 Connecting way

损耗(kW)
Dissipation

空载电流 (%)
No-Load
current

阻抗电压 (%)
Impedance voltage

绝缘等级 Insulating level

重量 (kg)
We ight

噪声 (LPA)
Noise
(LPA)dB

高压(kV)
High-
Voltage

低压(kV)
Low-
Voltage


空载
No-load

负载 (145°C)
Load

100




11
10.5
10
6.6
6.3
6






0.4





Dyn11 或 Yyn0

0.40

1.88

2.4



4






H-H

520


125

0.48

2.13

2.0

650


160

0.56

2.55

1.8

740


200

0.62

3.10

1.8

850

40

250

0.72

3.60

1.8

1005

40

315

0.88

4.60

1.8

1270

42

400

0.94

5.40

1.8

1465

42

500

1.16

6.60

1.8

1730

44

630

1.35

7.90

1.6



6

1840

44

800

1.52

9.50

1.6

2170

45

1000

1.76

11.40

1.3

2390

45

1250

2.08

12.50

1.3

2990

46

1600

2.44

13.90

1.3

3830

46

2000

3.32

17.50

1.2

4380

48

2500

4.00

20.30

1.2

4930

50

外形尺寸

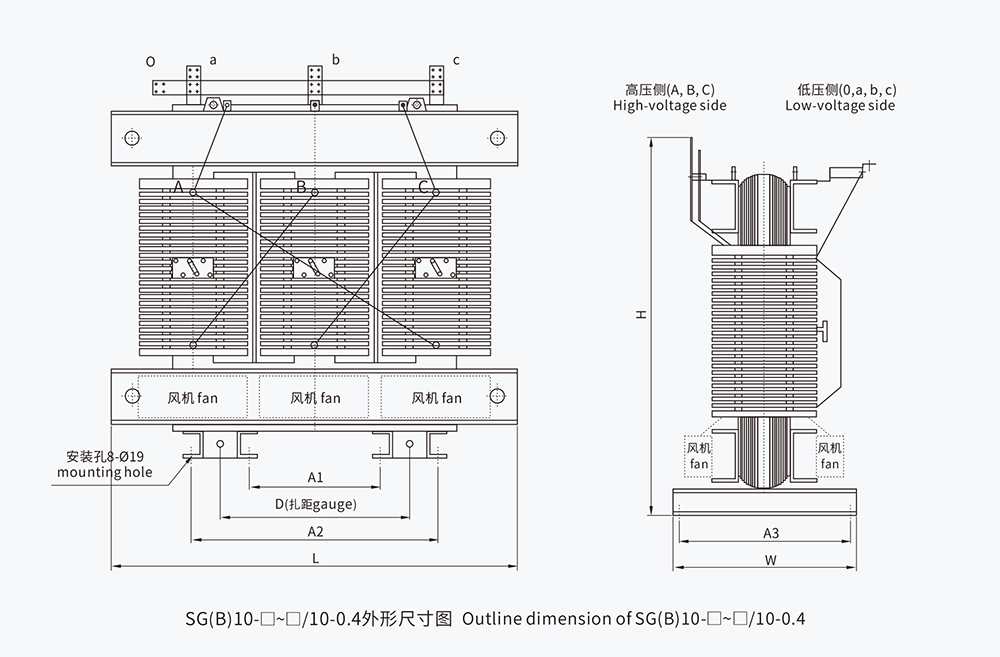

SG(B)10 H级绝缘干式变压器外形尺寸


额定容量(KVA)
Rated capacity


L


W


H


D


A1


A2


A3

100

940

600

875

600

600

600

550

125

970

600

920

600

600

600

550

160

1000

710

965

660

660

660

660

200

1040

710

990

660

660

660

660

250

1090

710

1045

660

660

660

660

315

1120

710

1120

660

660

660

660

400

1140

850

1190

820

820

820

800

500

1240

850

1251

820

820

820

800

630

1320

850

1220

820

820

820

800

800

1350

850

1330

820

657

983

800

1000

1420

960

1410

820

657

983

910

1250

1500

960

1490

820

657

983

910

1600

1580

1150

1570

1070

907

1233

1100

2000

1630

1150

1690

1070

859

1281

1100

2500

1680

1150

1805

1070

859

1281

1100



注:以上尺寸如有变化, 以实际产品为准。

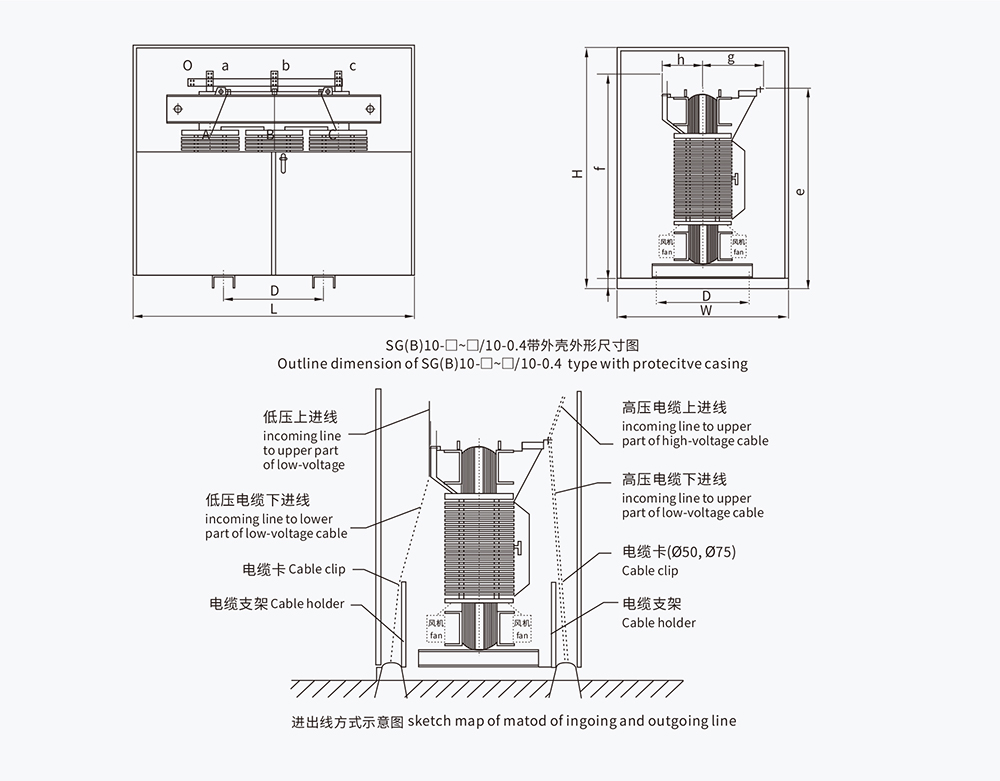

SG(B)10 H级绝缘干式变压器带保护外壳外形尺寸


额定容量(KVA)
Rated capacity



L



W



H



D



e



f



g



h

100

1280

900

1250

600

1030

1035

285

245

125

1300

900

1300

600

1075

1080

290

245

160

1330

900

1350

660

1120

1125

295

245

200

1360

900

1400

660

1145

1150

300

260

250

1400

900

1450

660

1200

1210

305

265

315

1450

950

1500

660

1260

1280

315

270

400

1550

1050

1600

820

1330

1350

330

285

500

1550

1050

1600

820

1355

1375

330

285

630

1750

1160

1600

820

1360

1380

325

285

800

1750

1160

1800

820

1450

1490

340

300

1000

1800

1160

1800

820

1495

1570

345

395

1250

1900

1300

1950

820

1560

1650

370

320

1600

2000

1350

2000

1070

1620

1730

390

345

2000

2050

1350

2150

1070

1720

1860

395

360

2500

2050

1450

2300

1070

1815

1965

400

375


注:以上尺寸如有变化, 以实际产品为准。
