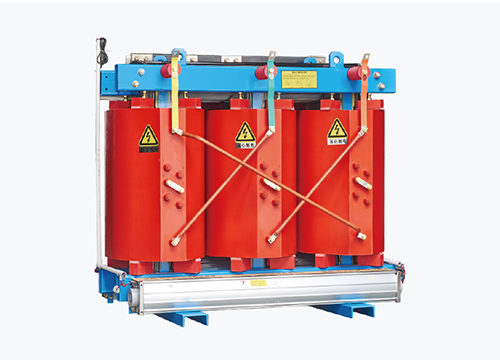

SC(B)□-□/□系列树脂绝缘干式变压器

S(B)H□-M型非晶合金卷铁芯电力变压器

SG(B)10 H级绝缘干式电力变压器

产品概述 型号及特点 技术参数 外形尺寸
产品概述

树脂绝缘干式变压器是我公司引进国外先进技术,自主开发了SC10、SCB10系列以及SC11、SCB11系列带填料薄绝缘干式变压器,由于线圈被环氧树脂包封,所以难燃,防火、防爆、免维护,无污染,体积小,可直接安装在负荷中心。同时科学合理的设计和浇注工艺,使产品局部放电量更小,噪声低,散热能力强,在强迫风冷条件下可以在125%额定负载下长期运行,并配有智能温控仪,具有故障报警,超温报警,超温跳匣以及黑匣子功能,并通过RS485串行接口与计算机相连,可以集中监视和控制。

由于我公司干式变压器具有以上特点,因此广泛应用于输变电系统,如宾馆饭店,机场,高层建筑,商业中心,住宅小区等重要场所,以及地铁,冶炼,电厂,轮船,海洋钻井平台等环境恶劣场所。

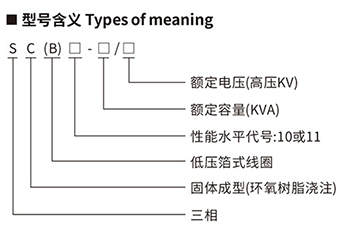

型号及特点

性能技术指标

产品标准:GB/T 10228-2015, GB 1094.11-2007
额定高压:10(11,10.5, 6.6, 6.3, 6)kV
额定低压:0.4kV
联结组别:Dyn11或Yyn0
高压分接范围:±5%或±2x2.5%
绝缘水平:LI75AC35/LI0AC5
频率:50Hz

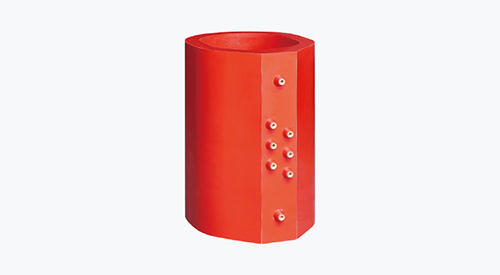

高压绕组

高压绕组用带填料环氧树脂真空浇注,局放量小,线圈电气强度高,绕组内外壁用玻璃纤维网格板增强,增加了线圈的机械强度,提高了产品抗突发短路的能力,线圈永不开裂。

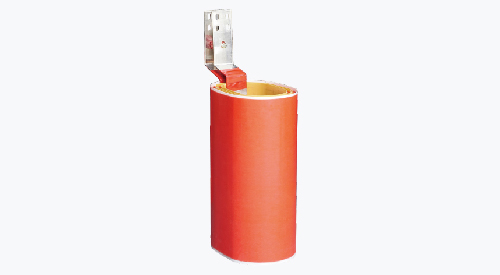

低压绕组

低压绕组采用箔式结构,解决了用线绕时轴向螺旋角问题,使安匝更平衡,同时线圈采用轴向冷却风道,增强了散热能力,绕组层间采用了DMD环氧树脂预浸布,整体固化成形。



铁芯

铁芯选用进口优质冷扎硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁芯噪声,夹件和紧固件经特殊表面处理,使产品外观质量有了进一步提高。


温控系统和风冷系统

采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

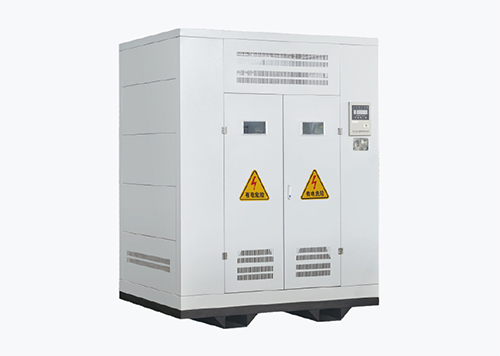

保护外壳和出线母排

保护外壳对变压器作进一步的安全保护,防护等级有IP20、IP23等,外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。
低压出线标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。


技术参数

SCB9技术参数

额定容量 (KVA)
Rated capacity

电压组合(kV)
Voltage combination

联结方式 Connecting way

损耗(kW)
Dissipation

空载电流 (%)
No-Load
current

阻抗电压 (%)
Impedance voltage

噪声 dB(A) Noise

高压(kV)
High-
Voltage

低压(kV)
Low-
Voltage


空载
No-load


负载(120°C)
Load

10






11
10.5
10
6.6
6.3
6







0.4







Dyn11 或 Yyn0

0.15

0.325

7.2





4

43

30

0.22

0.75

3.2

43

50

0.31

1.06

2.8

43

80

0.42

1.460

2.6

44

100

0.45

1.67

2.4

44

125

0.53

1.96

2.2

44

160

0.61

2.25

2.2

45

200

0.70

2.68

2.0

45

250

0.81

2.92

2.0

47

315

0.99

3.67

1.8

48

400

1.10

4.22

1.8

48

500

1.31

5.17

1.8

50

630

1.46

6.31

1.6



6

52

800

1.71

7.36

1.6

53

1000

1.99

8.61

1.4

55

1250

2.35

10.26

1.4

56

1600

2.76

12.42

1.4

60

2000

3.74

15.30

1.2

60

2500

4.50

18.18

1.2

60

SC(B)10技术参数

型号

Type

空载损耗(W)

No-load loss

负载损耗(120°C) (W)
Load loss 120°C

阻抗电压 (%)
Impedance voltage

空载电流 (%)
No-load current

噪声

dB(A)
Noise

SCB10-30/10

190

710

4

2.2

43

SCB10-50/10

270

1000

4

2.0

43

SCB10-80/10

370

1380

4

1.8

43

SCB10-100/10

400

1570

4

1.8

44

SCB10-125/10

470

1850

4

1.6

44

SCB10-160/10

550

2130

4

1.4

44

SCB10-200/10

630

2530

4

1.4

45

SCB10-250/10

720

2760

4

1.4

45

SCB10-315/10

880

3470

4

1.2

47

SCB10-400/10

980

3990

4

1.2

48

SCB10-500/10

1160

4880

4

1.2

48

SCB10-630/10

1360

5880

4

1.0

52

SCB10-630/10

1300

5960

6

1.0

52

SCB10-800/10

1520

6960

6

1.0

53

SCB10-1000/10

1770

8130

6

0.8

55

SCB10-1250/10

2090

9690

6

0.8

56

SCB10-1600/10

2450

11730

6

0.7

60

SCB10-2000/10

3320

14450

6

0.5

60

SCB10-2500/10

4000

17170

6

0.5

60

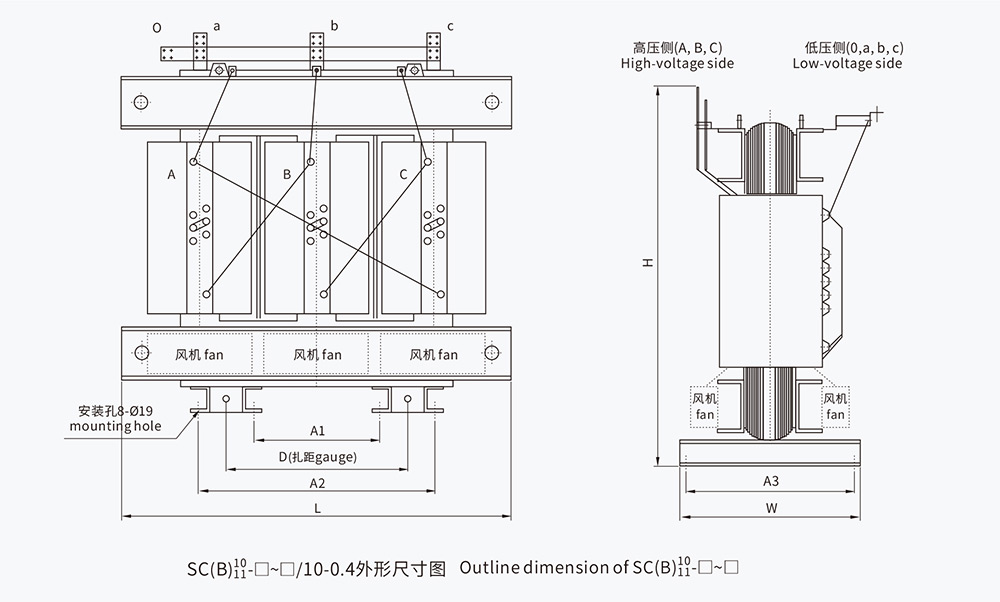

外形尺寸


额定容量(KVA)
Rated capacity


L


W


H


D


A1


A2


A3

30

660

450

630

400

440

440

400

50

660

450

680

400

400

400

400

80

870

450

820

550

550

550

400

100

900

600

840

550

550

550

550

125

920

600

870

550

550

550

550

160

1050

710

900

660

660

660

660

200

1060

710

950

660

660

660

660

250

1060

710

1030

660

660

660

660

315

1060

710

1030

660

660

660

660

400

1100

710

1080

660

660

660

660

500

1120

750

1160

700

657

700

700

630

1280

820

1120

820

820

770

770

800

1320

870

1160

820

820

820

820

1000

1370

870

1230

820

820

820

820

1250

1400

870

1290

820

820

820

820

1600

1520

870

1305

820

820

820

820

2000

1540

870

1390

820

820

820

820

2500

1580

950

1530

820

820

820

900


*注:以上尺寸如有变化, 以实际产品为准。

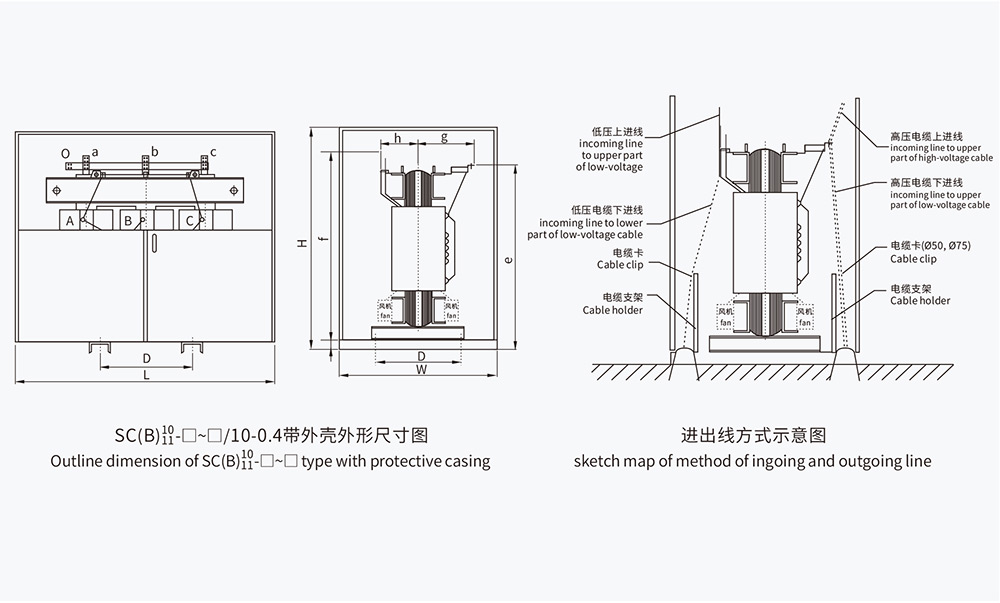

■SC(B)10-□/□系列树脂绝缘干式变压器保护外壳外形尺寸

额定容量(KVA)
Rated capacity


L


W


H


D


e


f


g


h

30

900

850

1050

400

470

480

320

195

50

900

850

1100

400

520

530

335

195

80

1150

1000

1250

550

610

630

305

185

100

1200

1000

1200

550

620

645

315

195

125

1200

1000

1200

550

650

685

321

198

160

1300

1150

1350

660

625

645

385

238

200

1300

1150

1400

660

675

690

395

238

250

1300

1150

1450

660

755

760

405

243

315

1350

1150

1550

660

740

750

390

254

400

1400

1150

1550

660

720

740

400

260

500

1400

1150

1700

660

800

820

425

290

630

1600

1250

1550

820

730

750

415

290

800

1600

1250

1600

820

840

860

440

306

1000

1650

1300

1650

820

850

870

460

322

1250

1700

1300

1700

820

880

900

470

315

1600

1800

1350

1850

820

900

920

465

336

2000

1850

1350

1900

820

920

940

475

347

2500

1900

1400

2200

820

1150

1180

500

350


*注:以上尺寸如有变化, 以实际产品为准。
