10kV级S11系列油浸式电力变压器

S(B)H□-M型非晶合金卷铁芯电力变压器

35kV级S11、S13-□~□系列油浸式电力变压器

产品概述 型号及特点 技术参数 外形尺寸
产品概述

我公司生产的三相油浸式配电变压器,器身采用了新型绝缘结构,提高了抗短路能力;铁芯由高质量冷轧硅钢片制成;高压绕组均选用优质无氧铜线为材料,并采用多层圆筒式结构;所有紧固件均采用特殊防松处理。

产品具有高效率,低损耗的特点,可节省大量的电耗和运行费用,社会效益显著,是国家推广的高新技术产品。

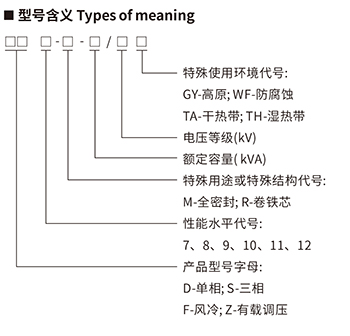

型号及特点

正常使用条件

海拔高度不超过1000m;
环境温度:最高气温+40℃;
最高日平均气温+30℃;
最高年平均气温+20℃;
户外最低气温-25℃。


变压器产品标准

GB 1094.1-2013
GB 1094.2-2013
GB 1094.3-2017
GB 1094.5-2008
GB/T 6451-2015
IEC 60076


性能技术指标

产品标准 :GB 1094.1-5 GB/T 6451-2015
额定高压:11, 10.5, 10, 6.3, 6kV
额定低压:0.4kV
联结组别:Dyn11或Yyn0
高压分接范围:±5%或±2x2.5%
绝缘水平 :LI75AC35/LI0AC5
频率: 50Hz


可靠的结构

我公司在传统结构和成熟的技术基础上,做了许多改进,如采用了:
带纵向油道的螺旋式线圈,内部散热更好;
改进了线圈端面的有效支撑,抗短路电流能力更强;
采用了新的吊装结构和器身定位结构,保证在长途运输和运行中更为可靠;
我们还有很多独特而可靠的结构,为您服务;
选用更高性能水平的变压器,将具有更高水平的技术含量。


优质的材料

选用电阻率更低的无氧铜线,并经过系列附加的表面处理,更光滑,无毛刺尖角,使变压器的负载损耗更低,电气性能更为可靠。
选用优质的硅钢片,随着性能水平的提升,采用单位损耗更低的硅钢片,使变压器空载损耗更低。
选用优质层压木绝缘件,绝不开裂,即使在短路电流作用下,也纹丝不动。
选用经过深层过滤的变压器油,更低的含水,含气,含杂质水平,变压器工作更加可靠。
选用优质橡胶密封材料,有效防老化,杜绝渗漏。
所有原材料经过的质检,所有原材料厂家均经过按照国家标准IS09000的严格审查。


技术经济性能好

S10系列产品降低了空载损耗、负载损耗、空载电流,与S7系列相比分别下降了10%、24%、46%.因而使运行成本降低了19%。
S11系列产品在S10系列的基础上,空载损耗平均降低了20%;空载电流比S10下降70-85%;平均温降低10K,产品使用寿命增加一倍多,即使在超负载20%的条件下仍可长期运行,产品运行噪音降低2-4分贝。


卷铁芯(R)

选S11(M)R-中的R表示铁芯采用卷铁芯,采用优质低单位的损耗冷轧硅钢片,无需冲剪,冲孔,消除了传统铁芯的横向、纵向接缝。
从而获得更低的空载电流,使变压器的无功损耗水平更低。从而获得更低的噪声水平,让变压器更加环保。
整体式铁芯,夹件主要是夹紧线圈,从而进一步加强了线圈的抗短路电流能力。


全密封(M)

选S11(M)R中的M表示油箱采用全密封结构,全密封式配电变压器与普通油浸式变压器相比,取消了储油柜,油箱的波翅代替油管作为冷却散热元件,波纹油箱由优质冷轧薄板在专用生产线上制造,波翅可以随变压器体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油劣化和绝缘受潮,增强运行可靠性,正常运行免维护。
波纹油箱表面经去油、去锈、磷化处理后用三防(防雨、防潮、防盐雾)漆涂装,适合在冶金、石化、矿山等环境下使用。


技术参数

额定容量 (KVA)
Rated capacity
电压组合(kV)
Voltage combination
联结方式 Conn- ecting
way
损耗(kW)
Dissipation
空载 电流 (%)
No-Load
current
阻抗 电压 (%)
Impedance voltage
重量(kg)
Weight
外形尺寸(mm) LXBxH Outline dimension 轨距 纵向/横向
Gauge
(longitudinal)
transverse direction
高压(kV)
High-
Voltage
低压(kV)
Low-
Voltage
空载
No-
load
负载 (75°C)
Load
器身重 Equipment body weight 油重 Oil Weight 总重 Gross Weight
30 11
10.5
10
6.3
6
0.4 Yyn0 或 Dyn11 0.10 0.60 2.1 4 135 60 240 715x510x890 400/400
50 0.13 0.87 2.0 180 75 315 775x535x925 400/450
63 0.15 1.04 1.9 210 85 360 800x550x940 400/450
80 0.18 1.25 1.8 240 90 410 820x550x1000 400/450
100 0.20 1.50 1.6 275 100 465 835x555x1020 400/450
125 0.24 1.80 1.5 310 115 520 865x620x1050 400/550
160 0.28 2.20 1.4 360 125 610 880x720x1100 550/550
200 0.34 2.60 1.3 415 140 670 930x730x1140 550/550
250 0.40 3.05 1.2 490 165 810 1140x680x1235 550/650
315 0.48 3.65 1.1 560 190 935 1240x780x1235 550/650
400 0.57 4.30 1.0 705 215 1115 1320x850x1240 550/750
500 0.68 5.15 1.0 850 260 1360 1440x910x1240 660/750
630 0.81 6.20 0.9 4.5 1005 295 1585 1510x940x1280 660/750
800 0.98 7.50 0.8 1160 335 1855 1560x970x1385 660/850
1000 1.15 10.30 0.7 1145 445 2040 1740x1140x1450 660/850
1250 1.36 12.80 0.6 1365 575 2410 1770x1170x1430 820/850
1600 1.64 14.50 0.6 1625 575 2740 1830x1200x1580 820/900
2000 1.96 19.80 0.6 2010 720 3635 1880x1220x1730 820/900
2500 2.10 23.00 2375 850 4315 1970x1280x1850 820/900

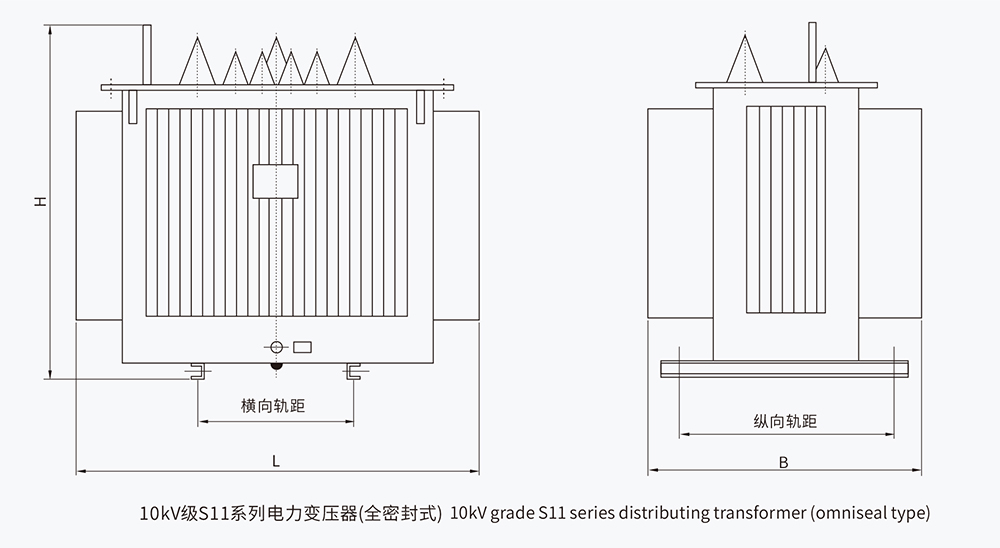

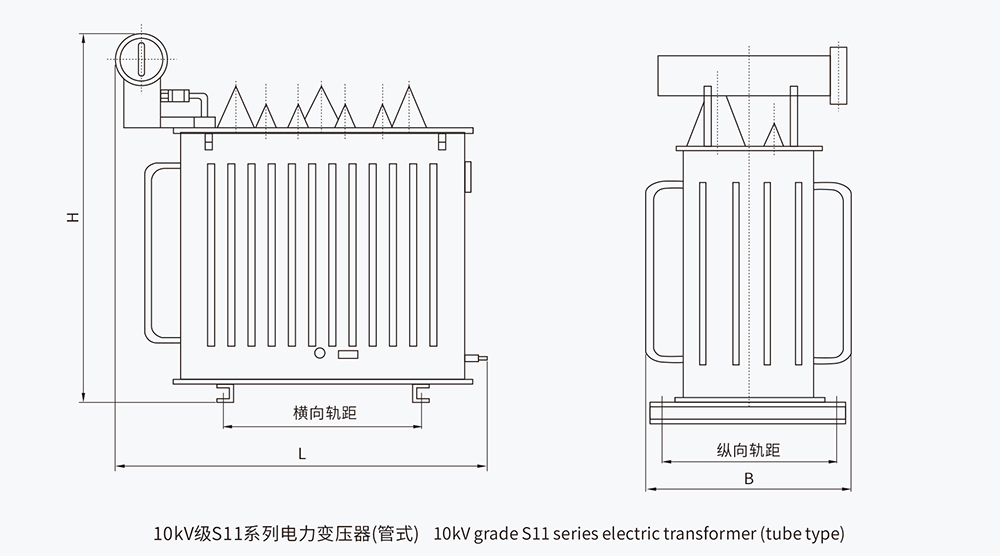

外形尺寸
